產品概述

H3C WA2610H 系列無線接入點是新華三技術有限公司(H3C)自主研發的新一代面板式無線接入設備(以下簡稱 AP)，可以安裝在 任意 86mm面板的暗盒之上，不破壞原有裝修，安裝方便，可管理能力強。

WA2610H系列適合于學校宿舍、醫院病房、酒店房間等各種密集房間場所，解決了在這些場景中，傳統 AP布放方式信號質量不 佳的問題，并極大的減少了安裝成本以及實施時所帶來的運營成本。

WA2610H系列必須和 H3C WX 系列無線控制器設備配套使用，無獨立工作模式。

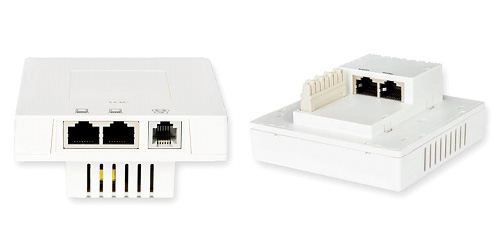

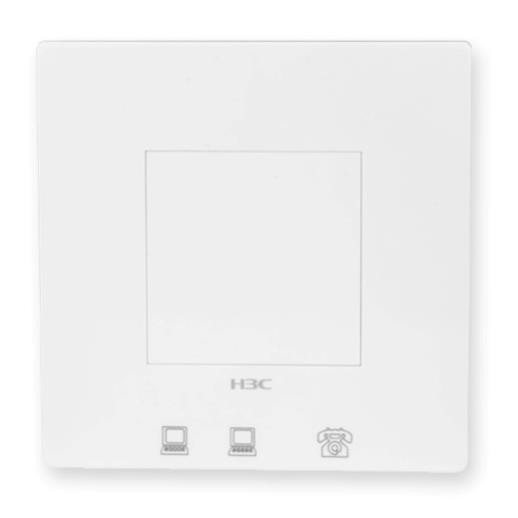

 圖 1 WA2610H 系列面板式無線接入設備

產品特點

標準的 86mm 面板尺寸

WA2610H系列采用標準的 86*86mm面板尺寸，可以完全復用用戶既有的 86mm網口面板暗盒，安裝實施時，無需專業人員， 即可方便的將原有的網口面板替換為 H3C的面板式 AP——WA2610H 系列。由于 WA2610H 系列采用 86*86mm 標準面板尺寸， 所以在安裝之后，不會對原有周邊可能存在的其他插座面板或裝修事物造成影響，對客戶原有裝修的影響接近于零。

5步！安裝一個 AP只需 3~5 分鐘

WA2610H系列采用國際標準的插座安裝方法進行設計，和其他開關面板一樣，更換一個面板式 AP只需要簡單的 5個步驟，總耗 時不超過5分鐘，可以極大的加快客戶部署無線網絡的速度。

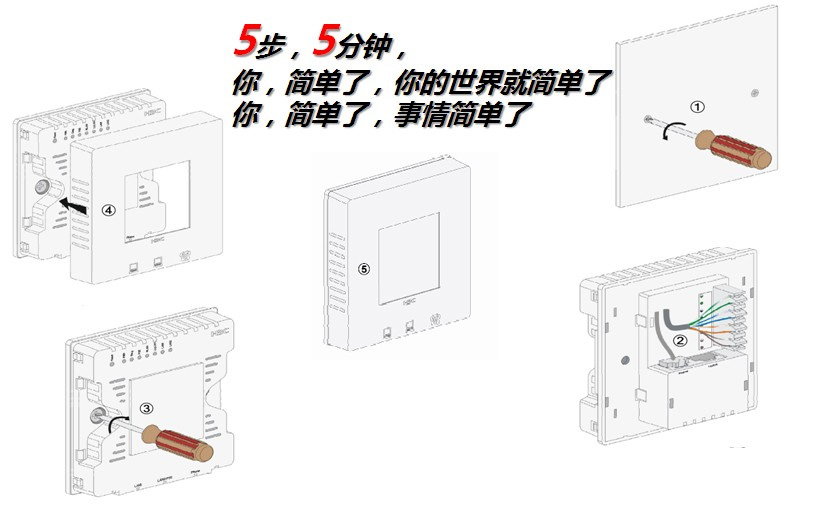

圖 3 WA2610H 系列之 5步安裝方法

綠色低碳設計

WA2610H系列采用專業綠色低碳設計，支持動態 MIMO 省電模式(DMPS)與增強型自動省電傳送(E-APSD)，智能辨識終端

實際性能需求，合理化調配終端休眠隊列，動態調整 MIMO 工作模式。

WA2610H系列支持 Green AP 模式，實現單天線待機，節能更精準。

WA2610H系列通過創新性的逐包功率控制(PPC)技術，在確保報文能成功傳輸?shù)那疤嵯聞?dòng)態調節 AP設備和客戶端直接的雙

向功率，以達到減少設備能耗和延長移動終端待機時間的作用。

提供本地轉發功能

當 WA2610H 系列通過廣域網方式轉發時，無線接入設備部署在分支機構，而無線控制器部署在總部，所有用戶數據由無線接入 設備發送到無線控制器，再由無線控制器進行集中轉發。WA2610H系列可將數據報文在無線接入設備上直接轉化為有線格式的報 文，使得數據報文不經過無線控制器，而是在本地進行轉發，大大節約了有線帶寬。

支持IPv4/IPv6 雙協議棧(Native IPv6)

WA2610H系列全面支持 IPv6 特性，設備實現了 IPv4/IPv6 雙協議棧。無論原有有線網絡是 IPv4 還是IPv6，都可以自動地與 WX

系列控制器進行注冊提供 WLAN服務，不會成為網絡中的信息孤島。

支持 RealTimeSpectrum Guard(實時頻譜保護)模式

RealTime Spectrum Guard(RTSG)是 H3C 創新提出的針對無線環境頻譜狀態的專業監控方案。H3C WA2610H系列支持內置射 頻采集模塊，實現深度融合的射頻監控和實時頻譜防護。

RTSG 的控制臺融合部署于 H3C iMC 智能管理中心，通過 CAPWAP 管理隧道，與 Sensor AP 進行通信和數據采集，實現 7X24小時的無線環境質量監控、無線網絡能力趨勢評估以及非許可干擾告警。通過圖形化方式，主動探測和識別所有 2.4GHz/5GHz 波 段的射頻干擾源(Wi-Fi 或非 Wi-Fi)，可提供實時FFT 圖，頻譜密度圖、光譜圖、占空比圖、事件光譜圖、頻道功率、干擾功率等； 可自動識別干擾源，確定有問題的無線設備的位置，確保無線網絡發揮最佳的性能。結合 H3C iAR 智能報表組件，可實現全覆蓋 區內的射頻質量歷史記錄的存儲、追溯、回放等，自動生成客戶化的趨勢、合規和審計報告。

針對用戶無線環境監管的不同層次需求，RTSG 方案的部署可以靈活采用Local mode 或 Monitor Mode。當工作在 Local Mode

時，可以在獲得有效的頻譜防護前提下，保持正常的用戶接入和數據包轉發。

提供 EAD 無線接入

終端準入控制(EAD，End user Admission Domination)解決方案從控制用戶終端安全接入網絡的角度入手，整合網絡接入控制與 終端安全產品，對接入網絡的用戶終端強制實施企業安全策略，通過與安全策略服務器的聯動，可以對感染病毒或存在系統漏洞等 不合格的無線客戶端進行下線、隔離、提醒或監控等多種方式的處理，只有無線客戶端符合相應的安全策略之后才允許正常訪問網 絡，從而提高了無線網絡的整體安全性。

支持遠程探針分析

WA2610H系列支持作為遠程探針分析的 Sensor 設備，可以對覆蓋區內的 Wi-Fi 報文進行偵聽捕獲并實時鏡像到本地分析設備， 供網絡管理員進行故障排查、優化分析。遠程探針分析功能既可以針對工作信道進行無收斂鏡像，也可以對所有信道輪詢采樣，靈 活滿足無線網絡監控運維要求。

內置射頻優化引擎(ROE)

WA2610H系列內置射頻優化引擎(RF Optimizing Engine)，通過基于特征和協議的射頻優化，有效提升無線部署中高密度接入、 流媒體傳輸?shù)葓鼍爸械膽?yīng)用加速能力和質量保障效果。其中包含：多用戶公平調度、混合接入公平、過濾干擾、速率最優、頻譜導 航、組播增強(IPv4/IPv6)、逐包功率控制和智能帶寬保障等。

支持智能負載均衡

WA2610H系列支持按接入用戶數量和流量的復雜均衡方式，當無線控制器發現無線接入設備的負載超過設定的門限值以后，對于 新接入的用戶無線控制器會自動計算此用戶周圍是否還有負載較輕的無線接入設備可供用戶接入，如果有則會拒絕用戶的關聯請求， 用戶會轉而接入其他負載較輕的無線接入設備，但如果無線用戶不在重疊覆蓋區內，傳統的負載均衡方式往往會導致連接不上網絡， 造成誤均衡。H3C公司創新性的支持智能負載均衡技術，保證只對處于覆蓋重疊區的無線用戶才啟動負載均衡功能，有效的避免 誤均衡的出現，從而最大限度的提高了無線網絡容量。

全面支持智能型有線無線一體化管理

H3C全系列無線產品都可以通過開放的網絡管理協議實現基于 WSM的有線無線一體化管理。

WSM 是 H3C 在下一代業務軟件平臺 iMC(intelligence Management Center/智能管理中心)的基礎上開發的無線運營管理組件， 不僅為管理員提供了靈活的組件選擇，同時符合業界主流的 SOA 架構，具備良好的擴展性，能夠滿足客戶網絡管理不斷發展的需 求?；?Web的管理系統，為無線業務管理者提供了簡便、友好的管理平臺。與 iMC 智能管理平臺及其它組件配合，還可實現無 線設備的面板管理、故障管理、性能監控、軟件版本管理、配置文件管理、接入用戶管理等功能，并可對網絡中的其它設備進行統 一管理，真正實現智能型有線無線一體化管理。
