產品概述

H3C  WA5530  系列無線產品是杭州華三通信 技術有限公 司 (H3C)自 主 研 發 的 新 一 代 整 機 八 條 流 業 務 最 高 端 產 品 ， 采 用 三頻

802.11AC 設計，雙頻802.11ac Wave2 設計可廣泛應用在高密用戶接入和電子書包等場景。

WA5530 系列目前有WA5530 一款產品，全部內置天線陣列，支持三個頻段接入，外型小巧美觀，安裝方式靈活，適用于壁掛、 吸頂?shù)榷喾N安裝方式。

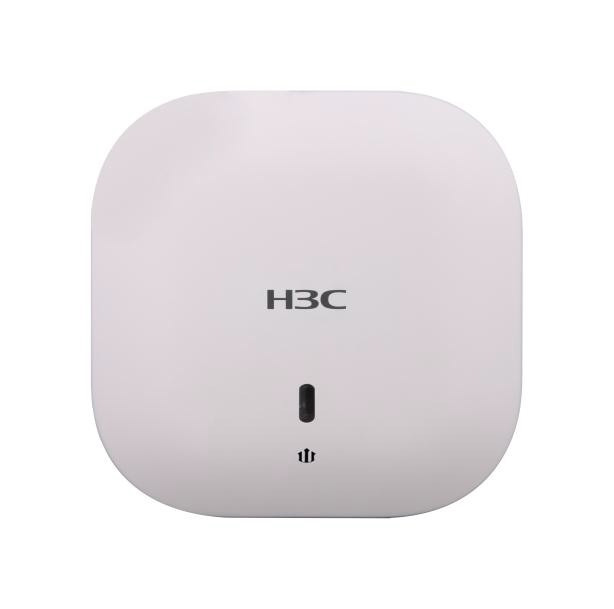

WA5530 系列室內放裝型 802.11ac無線接入設備

產品特點

業界領先的三射頻創新設計

傳統的無線接入AP通常采用雙頻方案,分別在 2.4GHz 和5GHz兩個頻段上提供無線信號接。H3C WA5530 產品創新的采用三頻 設計，在保留原有雙射頻的同時，增加了一個四流 802.11ac wave2 射頻。隨著技術的不斷發展，5G 802.11ac Wave2 終端也逐漸 成為主流，AP的2.4G 頻段逐漸變?yōu)榧嫒莸投私K端的作用，WA5530 增加了第三個射頻模塊之后，WA5530 的接入速率最高可達

3Gbps，非常適合在電子書包場景，高密度接入場景使用。

實現多終端同時通信，突破無線傳統競爭弊端

H3C WA5530 系列AP支持MU-MIMO 技術，MU-MIMO 是802.11ac Wave 2 的最重要特性，通過 MU-MIMO 技術可實現 AP同 一時刻向多個終端發送數據，即WA5530 可同時為多個終端發送數據信息，根據終端流數的不同，整機三頻設計和 MU-MIMO 的 完美結合，WA5530 整機最多可以同時為 6個終端發送無線報文，突破傳統無線網絡串行通信的機制，無線頻譜資源利用率成倍提升，有效接入用戶數得到了極大的提高，有效減少無線網絡的部署開銷，提升高密度用戶情況下的用戶體驗。

實現智能雙千兆云接入和優質的無線網絡 TCO

WA5530 系列AP遵從802.11ac 協議標準，能提供3個不同的頻段接入，實現1733Mbps+867Mbps+400Mbps 的無線傳輸速率 以及最高兩千兆的有線接入能力，是相同環境下 802.11n產品5倍左右。通過內置天線覆蓋技術，可以有效地從覆蓋范圍、接入密 度、運行穩定等方面提供更高性能的移動云接入服務并協助用戶實現優質的無線網絡 TCO(總擁有成本/Total Cost of Ownership)。

綠色低碳設計

WA5530 系列AP采用專業綠色低碳設計，支持動態 MIMO 省電模式(DMPS)與增強型自動省電傳送(E-APSD)，智能辨識終端實 際性能需求，合理化調配終端休眠隊列，動態調整MIMO 工作模式。

WA5530 系列AP支持Green AP 模式，實現單天線待機，節能更精準。

WA5530 系列AP通過創新性的逐包功率控制(PPC)技術，在確保報文能成功傳輸?shù)那疤嵯聞討B(tài)調節 AP設備和客戶端直接的雙向 功率，以達到減少設備能耗和延長移動終端待機時間的作用。

支持Fat/Fit 兩種模式

WA5530 系列AP支持Fat和Fit 兩種工作模式，根據網絡規劃的需要，可以靈活地在 Fat 和Fit 兩種工作模式中切換，同時用戶

可以根據應用需求，靈活選擇所需的設備出廠版本(Fat 模式版本或 Fit 模式版本)。

當客戶的無線網絡初始規模較小時，客戶只需采購相應無線設備，并設置其工作模式為Fat 模式。隨著客戶網絡規模的不斷擴容， 當網絡中應用的無線設備達到幾十甚至上百臺時，為降低網絡管理的復雜度，建議客戶采購H3C自主研發的WX系列無線控制器 設備，便于集中管理網絡中的所有的 WA5530 系列無線設備，此時只需將其工作模式切換到 Fit 模式。

工作模式切換過程只需要簡易命令行，且可以通過設備網管批量執行，有利于將客戶的無線網絡由小型網絡平滑升級到大型網絡， 從而更好地保護用戶的投資，非常適合運營級大規模無線網絡的平滑擴容升級。

提供本地轉發功能

當WA5530 系列AP (Fit 模式)通過廣域網方式轉發時，無線接入設備部署在分支機構，而無線控制器部署在總部，所有用戶數據 由無線接入設備發送到無線控制器，再由無線控制器進行集中轉發。WA5530 系列AP可將數據報文在無線接入設備上直接轉化為

有線格式的報文，使得數據報文不經過無線控制器，而是在本地進行轉發，大大節約了有線帶寬。

支持IPv4/IPv6 雙協議棧(Native IPv6)

WA5530 系列AP全面支持IPv6 特性，設備實現了IPv4/IPv6 雙協議棧。無論原有有線網絡是IPv4 還是IPv6，都可以自動地與

WX系列控制器進行注冊提供WLAN 服務，不會成為網絡中的信息孤島。

支持RealTime Spectrum Guard(實時頻譜保護)模式

RealTime Spectrum Guard(RTSG)是H3C創新提出的針對無線環境頻譜狀態的專業監控方案。H3C WA5530 系列AP支持內置射 頻采集模塊，實現深度融合的射頻監控和實時頻譜防護。

RTSG的控制臺融合部署于H3C iMC 智能管理中心，通過CAPWAP管理隧道，與Sensor AP 進行通信和數據采集，實現7X24 小時的無線環境質量監控、無線網絡能力趨勢評估以及非許可干擾告警。通過圖形化方式，主動探測和識別所有 2.4GHz/5GHz 波 段的射頻干擾源(Wi-Fi 或非Wi-Fi)，可提供實時FFT 圖，頻譜密度圖、光譜圖、占空比圖、事件光譜圖、頻道功率、干擾功率等；

可自動識別干擾源，確定有問題的無線設備的位置，確保無線網絡發揮更好的性能。結合H3C iAR 智能報表組件，可實現全覆蓋

區內的射頻質量歷史記錄的存儲、追溯、回放等，自動生成客戶化的趨勢、合規和審計報告。針對用戶無線環境監管的不同層次需求，RTSG方案的部署可以靈活采用Local mode 或Monitor Mode。當工作在Local Mode 時，可以在獲得有效的頻譜防護前提下，保持正常的用戶接入和數據包轉發。

提供EAD無線接入

終端準入控制(EAD，End user Admission Domination)解決方案從控制用戶終端安全接入網絡的角度入手，整合網絡接入控制與終 端安全產品，對接入網絡的用戶終端強制實施企業安全策略，通過與安全策略服務器的聯動，可以對感染病毒或存在系統漏洞等不合格的無線客戶端進行下線、隔離、提醒或監控等多種方式的處理，只有無線客戶端符合相應的安全策略之后才允許正常訪問網絡，從而提高了無線網絡的整體安全性。

支持遠程探針分析

WA5530 系列AP支持作為遠程探針分析的 Sensor 設備，可以對覆蓋區內的 Wi-Fi 報文進行偵聽捕獲并實時鏡像到本地分析設備 供網絡管理員進行故障排查、優化分析。遠程探針分析功能既可以針對工作信道進行無收斂鏡像，也可以對所有信道輪詢采樣，靈

活滿足無線網絡監控運維要求。

內置射頻優化引擎(ROE)

WA5530 系列AP內置射頻優化引擎(RF Optimizing Engine)，通過基于特征和協議的射頻優化，有效提升無線部署中高密度接入、 流媒體傳輸?shù)葓鼍爸械膽眉铀倌芰唾|(zhì)量保障效果。其中包含：多用戶公平調度、混合接入公平、過濾干擾、速率最優、頻譜導 航、組播增強(IPv4/IPv6)、逐包功率控制和智能帶寬保障等。

支持智能負載均衡

WA5530 系列AP支持按接入用戶數量和流量的復雜均衡方式，當無線控制器發現無線接入設備的負載超過設定的門限值以后，對 于新接入的用戶無線控制器會自動計算此用戶周圍是否還有負載較輕的無線接入設備可供用戶接入，如果有則會拒絕用戶的關聯請求，用戶會轉而接入其他負載較輕的無線接入設備，但如果無線用戶不在重疊覆蓋區內，傳統的負載均衡方式往往會導致連接不上

網絡，造成誤均衡。H3C公司創新性的支持智能負載均衡技術，保證只對處于覆蓋重疊區的無線用戶才啟動負載均衡功能，有效的避免誤均衡的出現，從而最大限度的提高了無線網絡容量。

支持中文SSID

WA5530 系列AP支持使用中文SSID，可指定最長包含 16個漢字的SSID，也可以使用中英文混合的 SSID，為國內用戶提供了 更大的使用便利。

全面支持智能型有線無線一體化管理

H3C全系列無線產品都可以通過開放的網絡管理協議實現基于WSM的有線無線一體化管理。

WSM是H3C在下一代業務軟件平臺iMC(intelligence Management Center/智能管理中心)的基礎上開發的無線運營管理組件，不 僅為管理員提供了靈活的組件選擇，同時符合業界主流的 SOA 架構，具備良好的擴展性，能夠滿足客戶網絡管理不斷發展的需求。 基于Web 的管理系統，為無線業務管理者提供了簡便、友好的管理平臺。與 iMC智能管理平臺及其它組件配合，還可實現無線設備的面板管理、故障管理、性能監控、軟件版本管理、配置文件管理、接入用戶管理等功能，并可對網絡中的其它設備進行統一管 理，真正實現智能型有線無線一體化管理。
